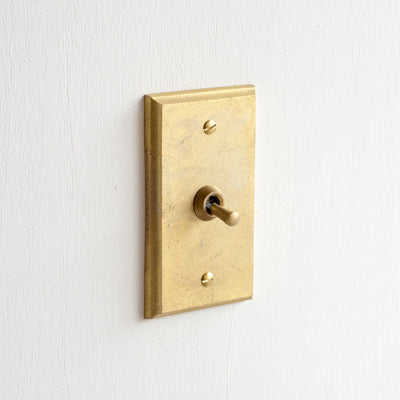

フタガミ スイッチ 真鍮 1連1トグル
フタガミ スイッチ 真鍮 1連1トグル
フタガミ スイッチ 真鍮 1連1トグル

フタガミ スイッチ 真鍮 1連1トグル

FT-SP0712-1

通常価格 ¥23,124
/
税込 配送料はチェックアウト時に計算されます。

  • 受注生産
  • 入荷中

※基本的に当サイトよりご注文いただき入金を確認後7営業日以内に発送いたしますが、商品によってはお届けに2週間ほどかかる場合がございます。


※また受注生産や品薄状態の商品につきましては、お届けまでに1か月以上お時間をいただく場合がございます。
ご購入の際は余裕をもってご注文いただきますようお願いいたします。

※配送地域・場所・天候などにより商品到着が遅延する場合があります。

※発送が完了しましたら「伝票番号」を発送完了メールにてお知らせいたします。
通知が届きましたら追跡サービスをご利用いただき配送状況をご確認ください。

真鍮〈素地〉

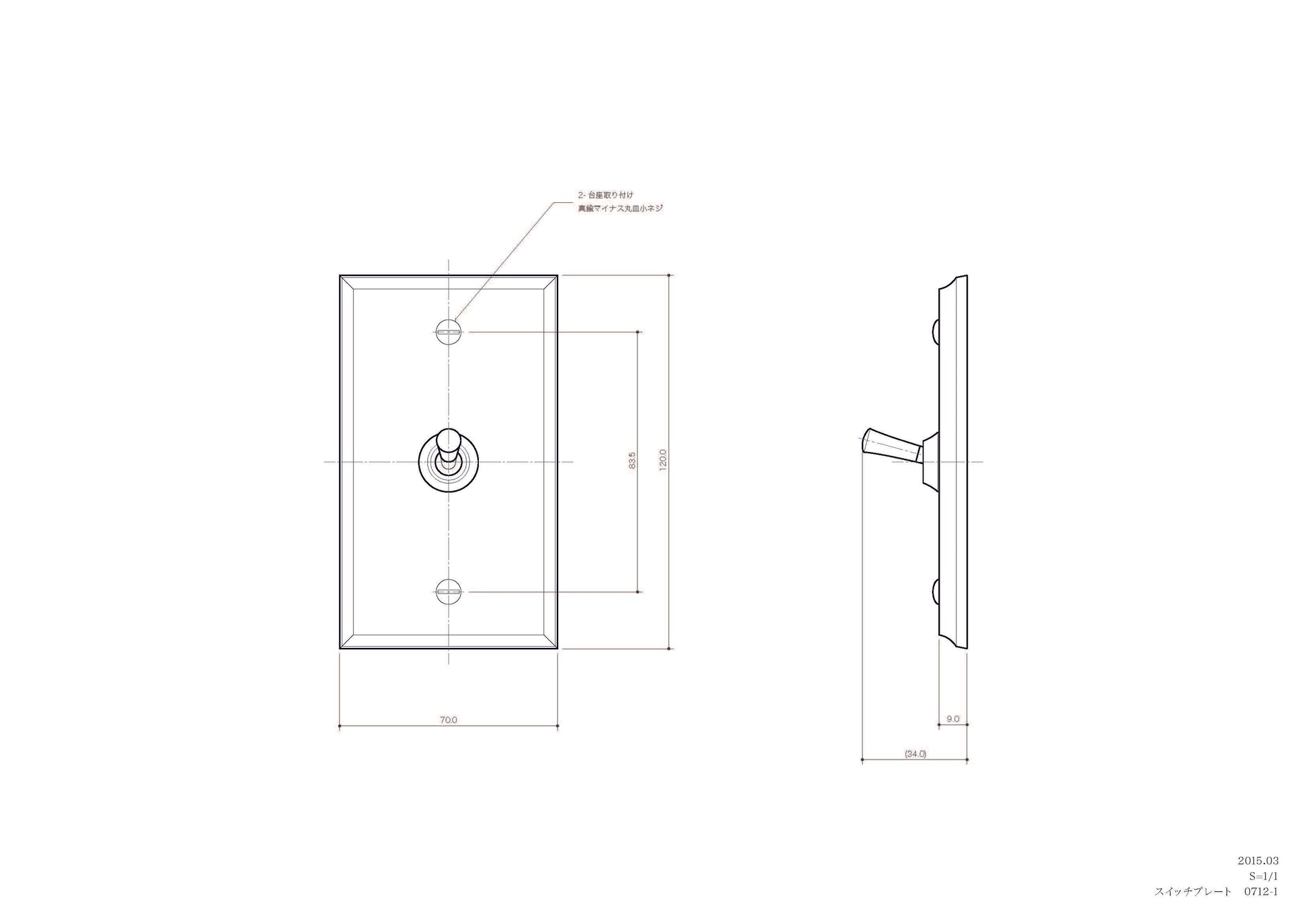

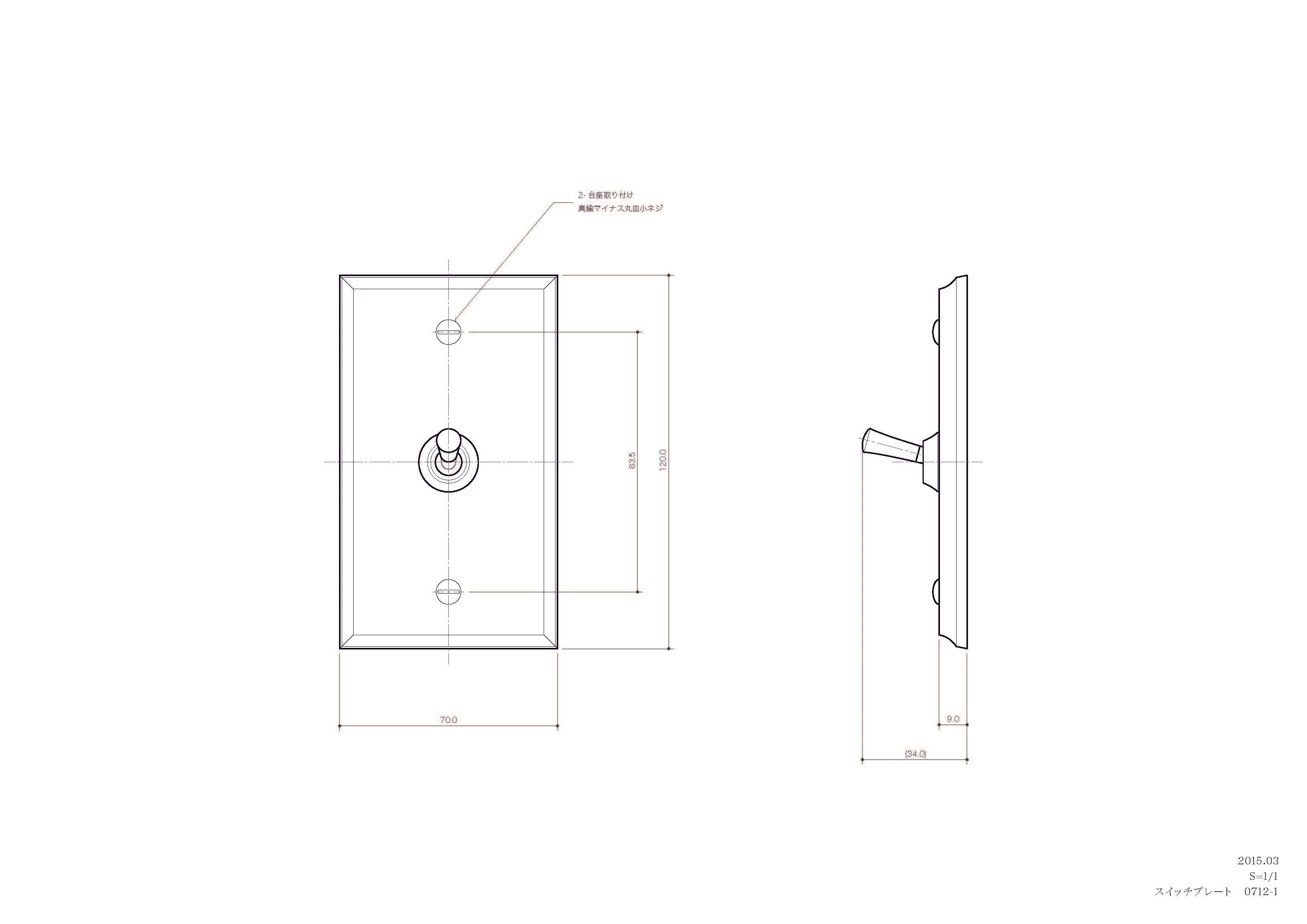

・サイズ:70×120×9(34) (W×H×D mm (つまみ含む)

【セット内容】
・台座 ・3路対応トグルスイッチ
・つまみカバー
・ナットカバー
・真鍮のマイナスネジ
※埋め込みボックスと圧着端子は含まれません※この商品は受注生産のため通常より長い納期を設けているため、お届け日にご注意ください。

【取り付けについて】
スイッチプレート丸、四角、六角に対しては、未来工業の「SB-1H」などの埋め込みボックス(あとばさみタイプは仕様できません)を、90度回転させ、穴位置を横にして使用します。

本商品は、◇PSE適合性検査をクリアしています。
取り付け作業には電気工事士の資格が必要となりますので、専門業者の方に取り付けをお願いしてください。

《スイッチの仕様》

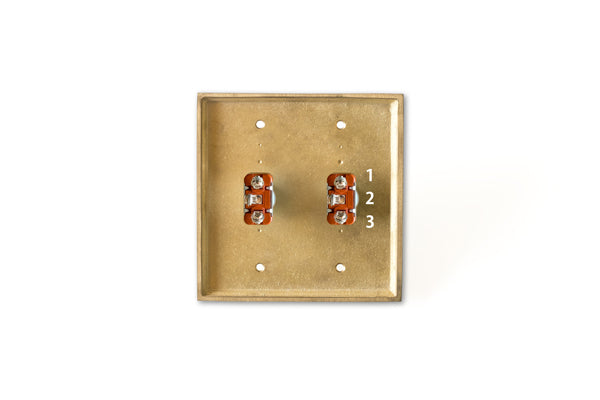

スイッチプレートは、ネジ式の仕様になります。(裏面画像参照)
裸端子はR2-3.5をご使用ください。
《3路配線》
上から「1・2・3」の番号が表記されてますが、Panasonic等の一般的なスイッチに置き換えると「0」の位置が弊社スイッチの「2」にあたりますので『黒』を配線してください。3路の場合は、「1」と「3」にそれぞれに『赤』『白』をつないでください。

《片切り配線》
3路同様「2」の位置に『黒』をつないでください。片切りの場合、「3」の位置に『白』をつなぐと、スイッチを上にしたときに[ON]、下にしたときに[OFF]へ切り替わります。

圧着端子、R2-3.5に対応。
