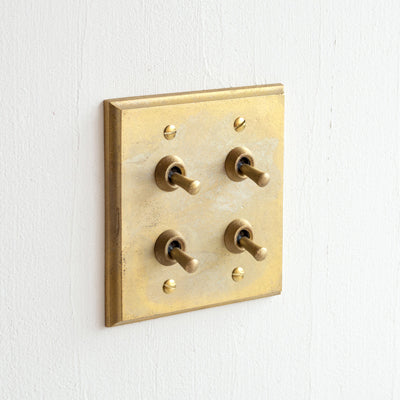

真鍮鋳造スイッチ（鋳肌） ２連２＋２トグル

真鍮〈素地〉

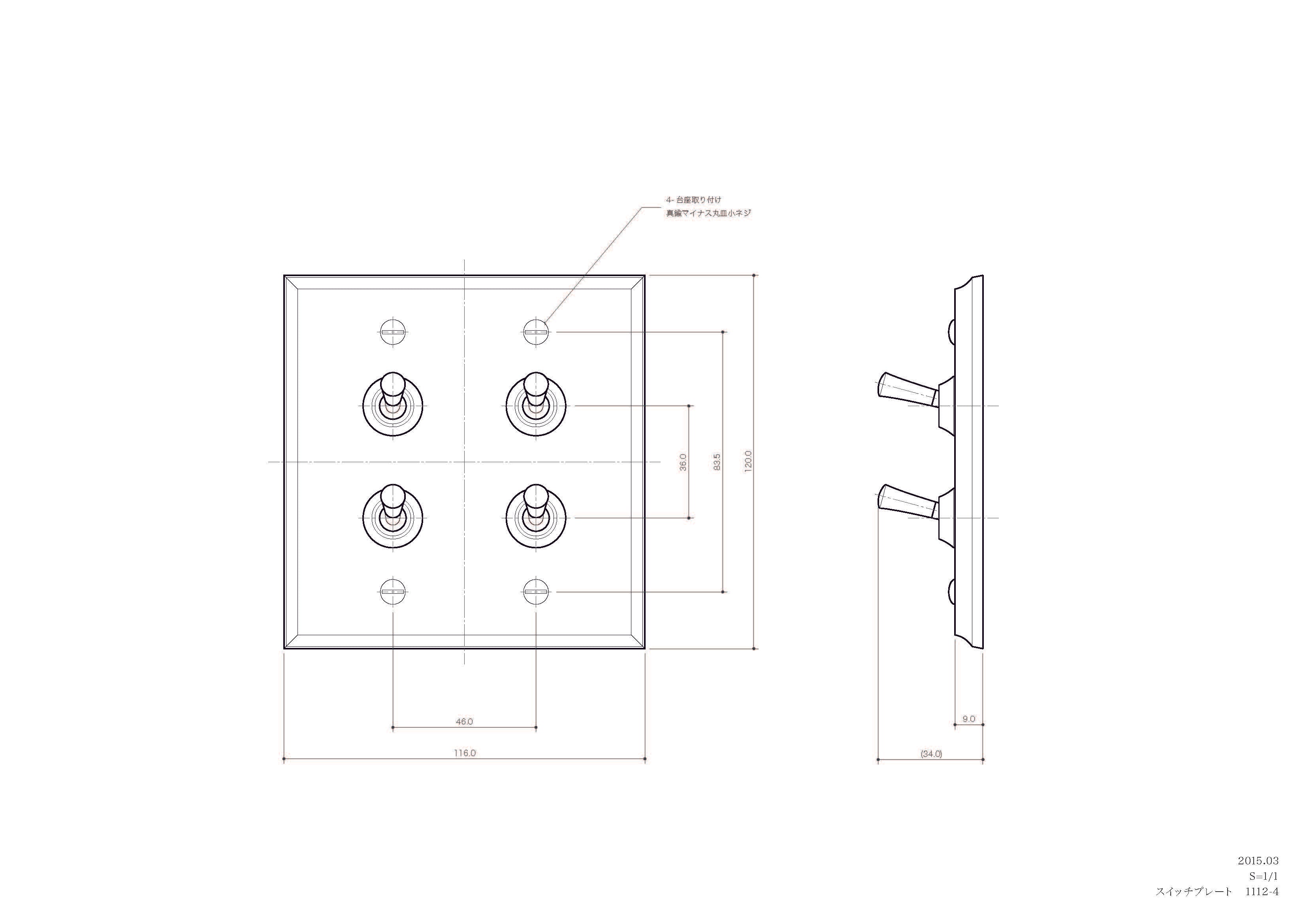

・サイズ：116×120×9(34) (W×H×D mm (つまみ含む))

【セット内容】
・台座 ・3路対応トグルスイッチ
・つまみカバー
・ナットカバー
・真鍮のマイナスネジ
※埋め込みボックスと圧着端子は含まれません※この商品は受注生産のため通常より長い納期を設けているため、お届け日にご注意ください。

【取り付けについて】
スイッチプレート丸、四角、六角に対しては、未来工業の「SB-1H」などの埋め込みボックス（あとばさみタイプは使用できません）を、90度回転させ、穴位置を横にして使用します。

本商品は、◇PSE適合性検査をクリアしています。
取り付け作業には電気工事士の資格が必要となりますので、専門業者の方に取り付けをお願いしてください。

《スイッチの仕様》
スイッチプレートは、ネジ式の仕様になります。(裏面画像参照)　
裸端子はR2-3.5をご使用ください。
《3路配線》

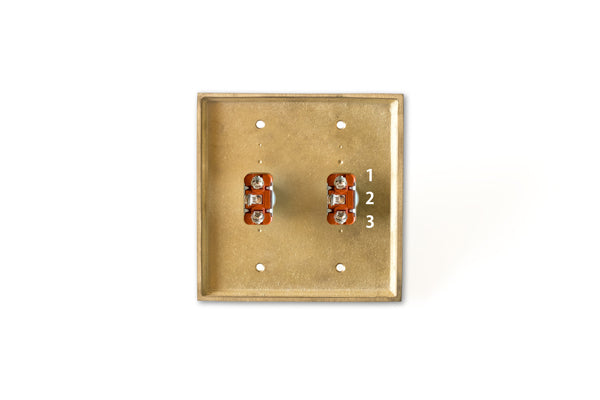

上から「1・2・3」の番号が表記されてますが、Panasonic等の一般的なスイッチに置き換えると「0」の位置が弊社スイッチの「2」にあたりますので『黒』を配線してください。3路の場合は、「1」と「3」にそれぞれに『赤』『白』をつないでください。

《片切り配線》
3路同様「2」の位置に『黒』をつないでください。片切りの場合、「3」の位置に『白』をつなぐと、スイッチを上にしたときに[ON]、下にしたときに[OFF]へ切り替わります。

圧着端子、R2-3.5に対応。
